Mô tả
Tổng quan

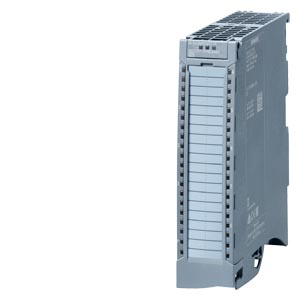

- Mô đun Analog Input SM 531 có 4, 8 hoặc 16 kênh.
- Tùy chọn với thời gian chuyển đổi cực kỳ ngắn.
- Để kết nối các cảm biến tương tự mà không cần bộ khuếch đại bổ sung.
- Thậm chí giải quyết các nhiệm vụ tự động hóa phức tạp hơn.
Ứng dụng
Mô-đun đầu vào tương tự ghi lại các tín hiệu quá trình như áp suất hoặc nhiệt độ và chuyển tiếp chúng ở định dạng số hóa (định dạng 16-bit) tới PLC. Chúng thích hợp để đo dòng điện (đầu dò 2 dây và 4 dây), điện áp và điện trở, cũng như để kết nối nhiệt kế điện trở và cặp nhiệt điện (loại đo lường phụ thuộc vào mô-đun).
Các mô-đun đầu vào tương tự sau có sẵn:
- AI 8xU / I / R / RTD BA
Mô-đun đầu vào tương tự với 8 kênh; Độ phân giải 16-bit; độ chính xác +/- 0,5%; một nhóm tiềm năng; 4 V điện áp chế độ chung; chẩn đoán có thể tham số hóa; phần cứng ngắt (hai giá trị giới hạn trên và dưới); 8 kênh RTD.
Chiều rộng mô-đun 35 mm - AI 16xI BA;
Mô-đun đầu vào tương tự với 16 kênh; Độ phân giải 16-bit; độ chính xác +/- 0,5%; một nhóm tiềm năng; 8 V điện áp chế độ chung; chẩn đoán có thể tham số hóa; phần cứng ngắt (hai giá trị giới hạn trên và dưới); 16 kênh để đo hiện tại.
Chiều rộng mô-đun 35 mm - AI 16xU BA;
Mô-đun đầu vào tương tự với 16 kênh; Độ phân giải 16-bit; độ chính xác +/- 0,5%; một nhóm tiềm năng; 8 V điện áp chế độ chung; chẩn đoán có thể tham số hóa; phần cứng ngắt (hai giá trị giới hạn trên và dưới); 16 kênh đo điện áp (dải đo từ +/- 1V).
Chiều rộng mô-đun 35 mm - AI 4xU / I / RTD / TC ST
Mô-đun đầu vào tương tự với 4 kênh; Độ phân giải 16 bit; độ chính xác +/- 0,3%; một nhóm tiềm năng; 10 V điện áp chế độ chung; chẩn đoán có thể tham số hóa; phần cứng ngắt (hai giá trị giới hạn trên và dưới); hiệu chuẩn trong thời gian chạy.
Chiều rộng mô-đun 25 mm - AI 8xU / I / RTD / TC ST
Mô-đun đầu vào tương tự với 8 kênh (4 kênh để đo R / RTD); Độ phân giải 16-bit; độ chính xác +/- 0,3%; một nhóm tiềm năng; 10 V điện áp chế độ chung; chẩn đoán có thể tham số hóa; phần cứng ngắt (hai giá trị giới hạn trên và dưới); hiệu chuẩn trong thời gian chạy.
Chiều rộng mô-đun 35 mm - AI 8xU / I HS
Mô-đun đầu vào tương tự với 8 kênh; Độ phân giải 16-bit; độ chính xác +/- 0,3%; một nhóm tiềm năng; 10 V điện áp chế độ chung; chẩn đoán có thể tham số hóa; phần cứng ngắt (hai giá trị giới hạn trên và dưới); mô-đun tốc độ cao với 8 kênh trong 125 µs; chế độ đẳng thời; hiệu chuẩn trong thời gian chạy.
Chiều rộng mô-đun 35 mm - AI 8xU / R / RTD / TC HF
Mô-đun đầu vào tương tự với 8 kênh; Độ phân giải 16-bit; độ chính xác +/- 0,1%; một nhóm tiềm năng; 30 V AC / 60 V DC điện áp chế độ chung; chẩn đoán có thể tham số hóa; phần cứng ngắt (hai giá trị giới hạn trên và dưới); hiệu chuẩn trong thời gian chạy; tuyến tính hóa đặc tính theo GOST 9. Kênh bù TC hoặc kênh đo “thực”; chế độ nhanh.
Chiều rộng mô-đun 35 mm - AI 8xU / I HF
Mô-đun đầu vào tương tự với 8 kênh; Độ phân giải 16-bit; độ chính xác +/- 0,1%; một nhóm tiềm năng; Điện áp chế độ chung 30 V AC / 60 V DC; chẩn đoán có thể tham số hóa; phần cứng ngắt (hai giá trị giới hạn trên và dưới); hiệu chuẩn trong thời gian chạy.
Chiều rộng mô-đun 35 mm
Thiết kế
- Gắn trên thanh ray S7-1500 DIN bằng một vít duy nhất.
- Mô-đun 35 mm: Đầu nối 40 chân phía trước được tiêu.
- chuẩn hóa sử dụng đầu cuối vít hoặc công nghệ đẩy vào (không thể sử dụng cho mô-đun 25 mm).
- Mô-đun 25 mm: Đầu nối 40 chân phía trước được tiêu chuẩn hóa sử dụng công nghệ đẩy vào (không thể sử dụng cho mô-đun 35 mm).
- Tiết diện lõi có thể kết nối: 0,25 mm2 đến 1,5 mm2 (AWG 24 đến 16), bất kể đầu nối phía trước được sử dụng.
- Vị trí đấu nối của đầu nối phía trước,
- Nắp phía trước với ngăn cáp có thể mở rộng, ngay cả khi có dây đầy đủ.
- Khái niệm che chắn tích hợp (cài đặt không cần công cụ)
Ghi nhãn rõ ràng ở mặt trước của mô-đun:- Loại mô-đun
- Số mã vạch.
- Phiên bản phần cứng và phần lõi (hardware and firmware).
- Ghi nhãn số kênh.
- Sơ đồ cáp.
Bao gồm trong phạm vi giao hàng:
- Phần tử cung cấp điện, khung che chắn và thiết bị đầu cuối của tấm chắn.
- Một dải nhãn để ghi nhãn thủ công.
- Một đầu nối chữ U.
- Cửa trước in.
Một số mã sản phẩm:
6ES7531-7QD00-0AB0
6ES7531-7QF00-0AB0
6ES7531-7KF00-0AB0
6ES7531-7NF10-0AB0
6ES7531-7NF00-0AB0
6ES7531-7LH00-0AB0
6ES7531-7MH00-0AB0
6ES7531-7PF00-0AB0
